마스터캠 5면 가공기 사용법 #1(5축 가공기와 5면 가공기의 차이점)
안녕하세요 DIY TUBE 입니다.
5면 가공기에 대한 마스터캠 프로그램을 공부하시기에 앞서
이번시간에는 5면 가공기란건 어떤것인지
5축 장비와의 차이점은 어떤것인지
한번 알아보는 시간을 가져보도록 하겠습니다.
5면가공기도 5축 아니야? 라고 생각 하실 수 있지만
두 장비에는 차이점이 존재합니다.
5축 가공기와 5면 가공기의 설명을 각각 해드리겠습니다.
5축 가공기
여러분들이 유튜브나 영상에서 보셨던 5축 장비는 아마 아래 사진과 같은 것일 겁니다.
5축 가공기는 특징이 있죠
축 5개를 유기적으로 동시제어가 되며 부드럽게 가공이 됩니다.
5축장비는 축은 5개지만 가공법에따라 3+2가공, 4+1가공, 그리고 동시5축 가공이렇게 가공법이 존재합니다.
3+2 가공
왜 3+2냐 불리냐 하면
모든축 X, Y, Z, A 또는 B축, C축 중에서
2개의 축은 고정상태로 놓인 상태로 X, Y, Z로 가공을 하게 되는 가공방법을 뜻한다.
4+1 가공
4+1 가공이란 1개의 축은 고정상태로 놓인상태로 4개의 축을 이동하여 가공하는 방식을 뜻한다.
5축 장비의 형태
아래는 5축 장비의 다양성을 보여줍니다.

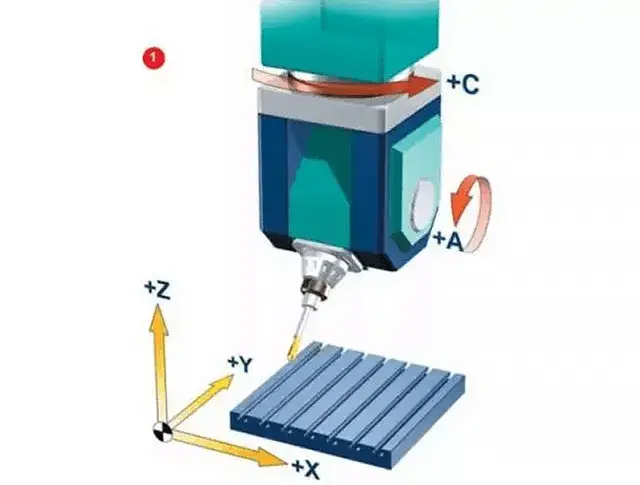

두 개의 회전 좌표가 공구 축의 방향을 직접 제어합니다(이중 진자 헤드 형태).

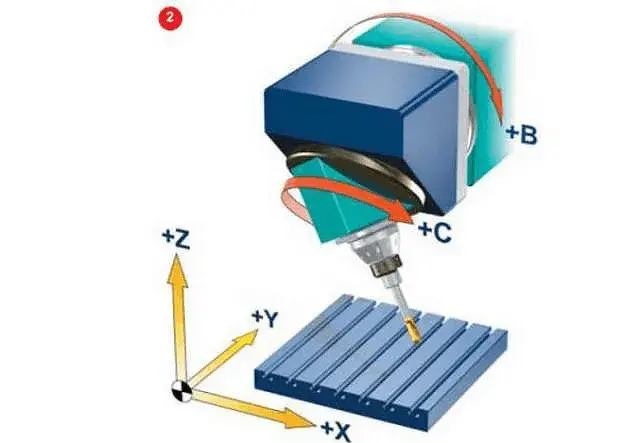

두 좌표축은 공구의 맨 위에 있지만 회전 축은 선형 축에 수직이 아닙니다(너트 스윙 헤드 형태).

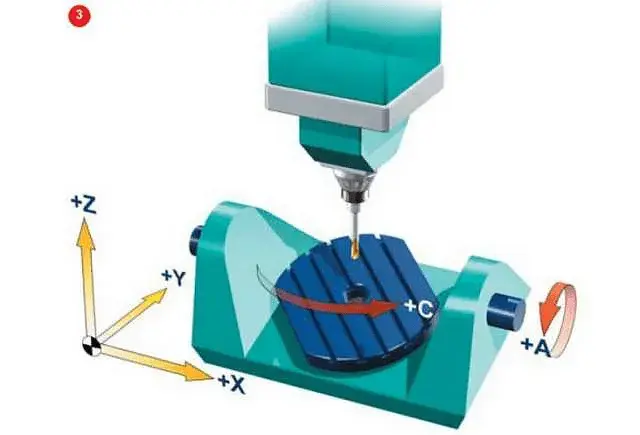

두 개의 회전 좌표가 공간의 회전을 직접 제어합니다 (이중 턴테이블 형태)

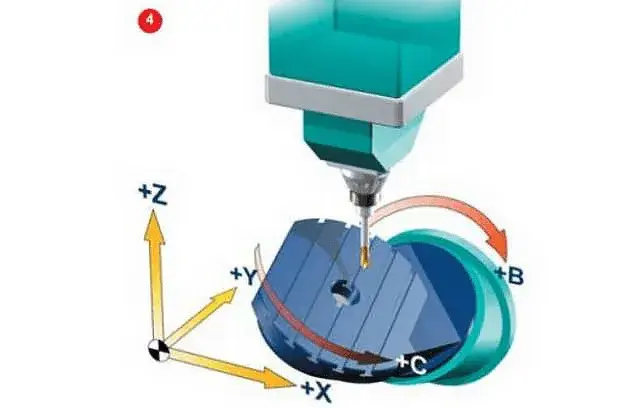

두 좌표축은 작업대에 있지만 회전축은 선형 축에 수직이 아닙니다(너트 워크벤치 형태).

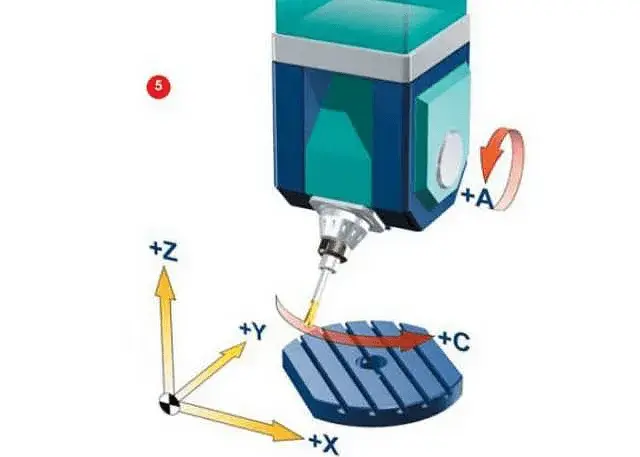

두 개의 회전 좌표, 하나는 공구에 작용하고 다른 하나는 공작물에 작용합니다 (하나의 스윙과 하나의 회전 형태)
베드축에는 X축만 담당하는 것이고
스핀들 축에 Y축, Z축, A축, C축 이 달려있는 구조로 구성되어 있습니다.
이렇게 다양하지만 대부분의 장비는 1번, 3번, 5번 형태의 장비가 가장 많습니다.
5면 가공기
5축 가공기와는 다른
5면 가공기의 평상시 모습을 소개해 드리겠습니다.
네 맞습니다. 그냥 3축 장비입니다
근데 가공이 이렇게 된다구요?
자세히 보시면 스핀들이 90도로 꺽인 부가축이 장착 되는걸 보실 수 있습니다.
바로 이렇게 말이죠

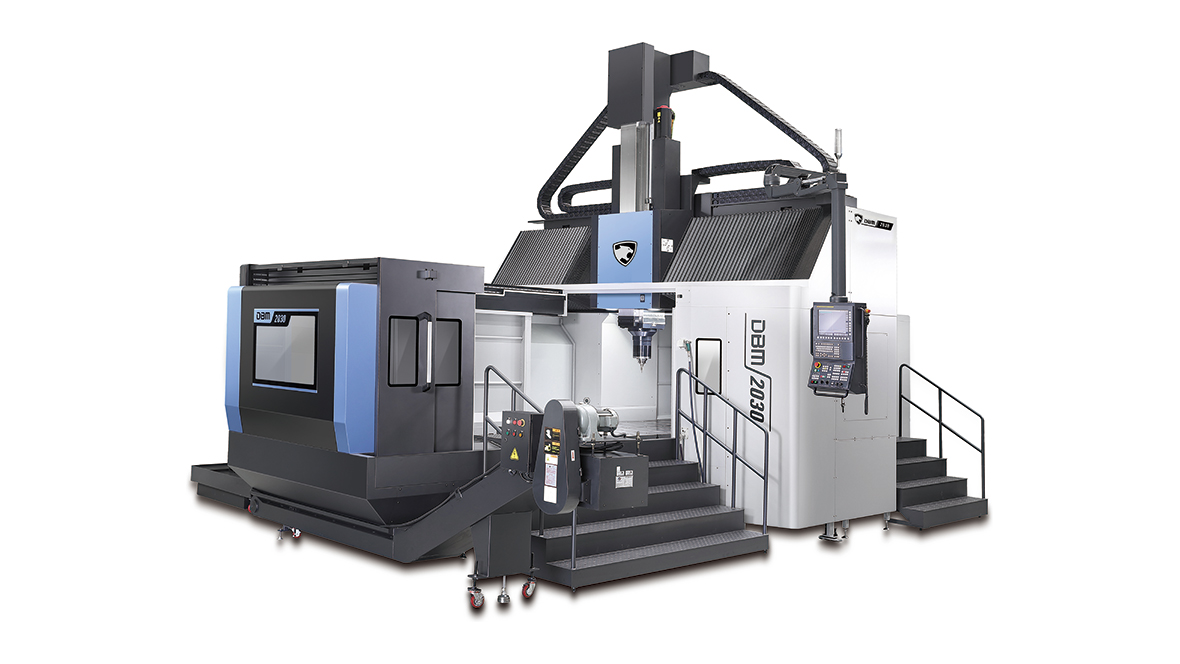

장비의 전체적인 사진은 이렇습니다
저희 회사에서도 사용하는 장비 입니다.

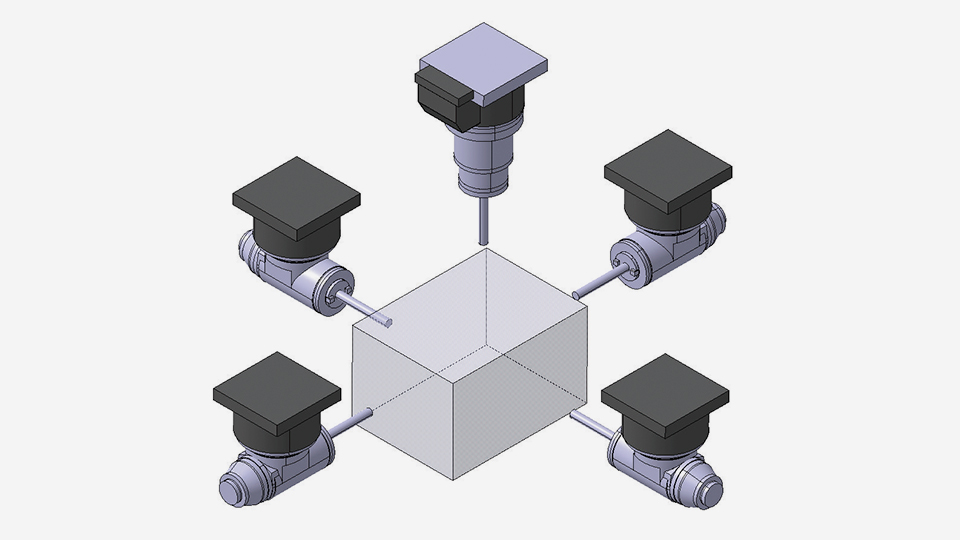

저렇게 부가축이 장착되면
4면을 가공할 수 있게 되는것이죠
근데 4면만 가공할 수 있는게 아니라
1도분할로 부가축이 회전을 할 수 있습니다. (옵션에 따라 5도씩만 변경 되는 모델도 있음)
여러분들께서 마스터캠으로 프로그래밍 하실 장비는 바로 이 장비입니다.
이직을 꿈꾸시는 분들이나 연봉향상을 목표로 열심히 달리고 계신분들은
장비가 회사에 없더라도 프로그램 하시는 스킬을 미리 배워두시면 좋겠죠
다음에 포스팅하는 글부터는 마스터캠으로 다음을 배우실 예정입니다.
-도면 정리하는 법
-평면 생성하는 법
-가공경로 생성하는 법
-모의가공 및 검증
"YOU CAN DO IT"
유튜브에도 조만간 업데이트 하도록 하겠습니다
